概述
凝汽器胶球洗濯装配由(二次滤网)、收球网、装球室、胶球保送泵和电气节制柜等部件构成。对大机组接纳单元制体系即凝汽器每侧利用收球网、装球室、胶球保送泵各一台；对小机组凡是接纳共用制体系。 利用胶球洗濯装配可在机组不减负荷的环境下洗濯凝汽器，进步凝汽器的传热，避免汽轮机热效力因背压降低而降落，同时可避免冷却管因结垢而侵蚀，耽误冷却管的利用寿命，是节能和改良休息前提的抱负装备。

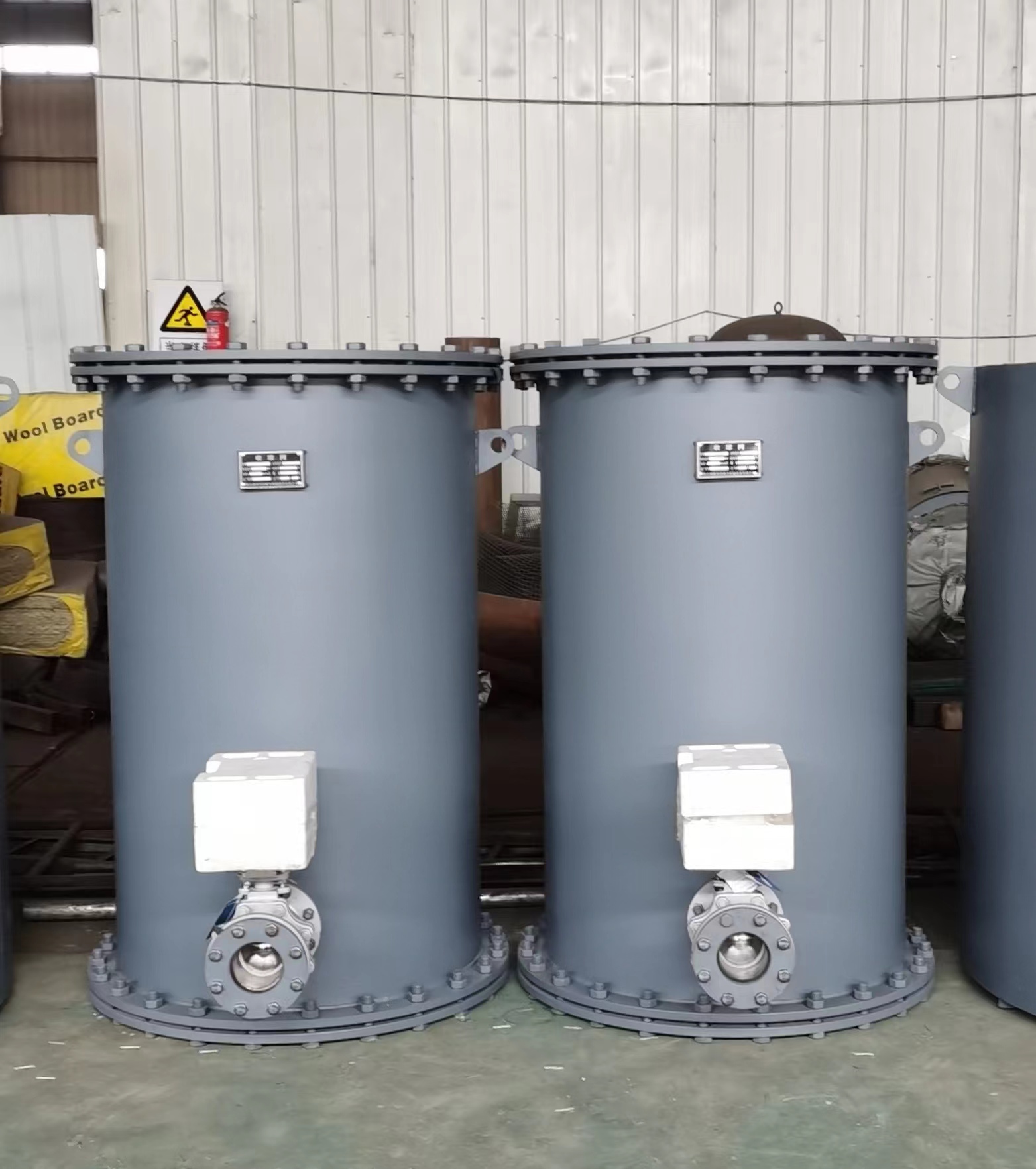

一、收球网
收球网是凝汽器遏制胶球洗濯进程中的关头构成装备之一。要坚持海绵胶球对冷凝管的持续洗濯，就要将胶球源源不时地送入洗濯体系中。再将洗濯过冷却管的胶球实时收受接管，再次用于洗濯管子。电厂凝汽器水侧换热面上污垢的储蓄积累，不只好转了真空，降落了汽轮机的热效力，并且会引发铜管侵蚀、泄露，严峻时会要挟汽轮机的运转。胶球洗濯是有用的方式避免凝汽器管侧换热面储蓄积累污垢和在已结垢的环境下是抱负的洗濯方式,收球网便是用来把分离在冷却水中的胶球全数搜集起来的，以便反复利用的装备。
收球网任务道理
新型收球网是在响应的管道中设置了一个Ａ型栅格网，上部为进水端，网板将全数管道截面全数遮挡，收球任务由此起头。收球网的网板、主轴、卡轴块及紧固件等一切过流部件都可接纳优良不锈钢。Ａ型栅格网的两片网板由两根转轴动弹，在非运转工况时网板可被扭转到必然角度，构成与水流平行的Ｈ型布局。H型布局使水流对网板遏制反冲刷，可清算网上杂物及削减水阻。在投球运转时将网板转回到本来的Ａ型布局地位上。首要型式有手动（小管径）和电动（大管径）两种供选用。即轮回水管径小于DN700的可选用手动单板型收球网，当轮回水管径大于DN700可双板分流型收球网。
二、装球室和分汇器
装球室是凝汽器胶球洗濯装配顶用于加球、收球、换球及察看胶球运转环境的一种装备。有JZ-Ⅰ型和JZ-Ⅱ型两种，JZ-Ⅰ型用于125MW以下机组，JZ-Ⅱ型用于125MW以上机组。其装配地位应便于运转职员的靠近和操纵。
分汇器是一个三通阀，经由过程导向板的切换可以使胶球进入须要洗濯的一側凝汽器中任务。普通一台机组需两台分汇器，其入口通径为DN100，分派口为DN89，胶球投用时可经由过程窥视窗察看运转环境。
三、胶球保送泵及电器柜
胶球保送泵为无障泵，这类泵在运转中不会破坏胶球，其泵效高，寿命长。安排时，应能坚持运转泵不产生气蚀。125MW以下机组可选IZK-11型，配电机型号为Y132M-6（4Kw），125MW以上机组可选IZK-22型，配电机型号为Y160L-4（15Kw）。
电器柜可节制胶球保送泵及装球室的胶球主动投放。
当电器柜用于200MW以上机组的程控节制体系时，可与节制室彼此共同投放胶球。
四、胶球
应选耐磨、质地柔嫩富于弹性，材质平均，硬度适中，气空平均贯穿，湿态比重1.00-1.15，在5-45℃水温下，利用期内球内径不大超标，不老化。
利用时湿态球直径普通比冷却管内径大1.0-2.0mm，冷却管有两种规格时，以小规格的一种为准，冷却管口加装套管口以套管为准挑选胶球。
（1）普通投球量
为凝汽器单侧单流程冷却管根数7%-13%，依胶球轮回一次所需时候的是非，取下限或下限或其靠近值，胶球轮回一次的时候普通以30秒作为边界。
（2）胶球补充周期或改换周期
胶球补充周期为胶球洗濯体系累计运转7次，也可按照本单元详细环境差别调剂补充周期。
胶球改换周期，按照国产球利用统计，其改换周期为胶球洗濯体系累计运转60次。
别的，在水中浸泡一段时候后，个体胶球能够胀大过量，导致直径超标，在补充和改换胶球时，均应实时换掉，以防冷却管被堵。
五、胶球洗濯体系运转具有前提
１、凝汽器水室中隔板的窜通裂缝应予清算，以避免引发轮回水短路，而局部球在该缝处逗留。水室中除轮回水进、出口外，其他通内部的管道或盲孔，需在水室内壁管口加装孔径不小于7mm的球面网罩，以防逃球。
２、轮回水流量坚持在设想值，误差不大于+15%规模内，亦可按照运转经历，恰当调剂上述数值的节制规模。
六、胶球洗濯体系运转操纵
1、投运前筹办
1) 胶球用温水浸泡24小时，对浸泡后分歧格的球去出不必。
2) 加球：翻开装球室放气门，放水门，将装球室上盖翻开，放入泡好的胶球，而后将上盖压好，将放气门、放水门封闭。
3) 排气，将装球室出水阀翻开，翻开排气阀，将装球室内气排掉直至出水，封闭排气阀及放水阀。
2、运转操纵
将收球网操纵手轮旋至“收球地位”
胶球泵入口阀翻开
启动胶球泵
翻开装球室出口阀
将装球室切换阀打至“洗濯地位”
洗濯体系30分钟
3、遏制操纵
将装球室切换阀打至“收球地位”，
胶球泵出口阀翻开
遏制胶球泵
封闭装球室出口阀
封闭胶球泵入口阀
将收球网操纵收轮旋至“网板反洗”，此时水流对网板遏制反冲刷，运转竣事。
七、定货须知
1、定货规模是需要全套仍是此中之一。
2、定货时须供给管径表里径尺寸及毗连法兰接口尺寸，原装备图纸。
3、定货时须申明是不是要电动履行机构。
4、申明请求的收球网空隙，普通空隙为6～7mm。
5、轮回水流量设想值及水中杂质含量。
